Bygg ett Cupola-snöskydd – effektivt skydd i vintermiljö

Cupola snow shelters

Under militära operationer måste operatören ständigt tänka på att minimera spår som visuellt kan upptäckas från marken eller luften. Samtidigt finns hotet från teknisk utrustning som utvecklats för att upptäcka värme och rörelser, både dag och natt.

NVG upptäcker ett skydd när operatören använder ljus

Om en militär operation blir komprometterad och operatören tvingas förflytta sig tillbaka mot egna linjer längs en DAR-korridor skiljer sig situationen avsevärt från en vanlig överlevnadssituation. I en normal överlevnadssituation ökar spår och tecken möjligheten att bli upptäckt och räddad. Under en militär operation är detta något operatören måste undvika.

Under förflyttning tillbaka mot egna linjer kan det bli nödvändigt att bygga någon form av skydd för vila och för att dölja sig från fientliga sökförband.

Kupolskyddet är ett alternativ som ger ett mycket gott skydd mot väder och vind, samtidigt som det erbjuder skydd mot fientliga sökförband. För att minimera risken att upptäckas av UAV:er, helikoptrar, drönare samt sökförband utrustade med NVG- eller IR-utrustning kan ett kupolskydd i snö byggas. Fördelen är att skyddet blir mycket svårt att upptäcka med modern IR-utrustning, samtidigt som det ger betydligt bättre skydd mot den andra fienden – kylan – jämfört med en snögrop.

När platsen för skyddet har valts är det avgörande att huvudspåret på skidor lämnas på ett sådant sätt att fienden inte omedelbart kan identifiera skyddets placering. Detta innebär att falska spår måste anläggas och att ett så kallat jump off genomförs med mycket noggrant kamouflagearbete.

Spåret in mot skyddsområdet bör begränsas till ett enda spår och planeras med hänsyn till hot från luften. Kanterna på skidspåret bör också kamoufleras eller fasas av för att minska risken för upptäckt. Allt byggmaterial som behövs till skyddet ska transporteras längs detta spår.

Spårdisciplin är avgörande. Försök att åka skidor utan att använda stavarna. Undvik att störa snön längs spåret och slå inte ner snö från träd. God spårdisciplin minskar mängden kamouflagearbete som behöver utföras.

Alla grenar som sågas av för att bygga kupolen ska kapas väl under snölinjen och därefter kamoufleras. Om granris behövs bör det tas från flera olika träd.

Skyddet bör placeras på en väl dold plats. Infartsspåret ska dras så att det ger operatören en tidig varning om någon följer spåret mot skyddet.

Innan byggnationen påbörjas upprättas en LUP (Lying Up Position) med eldställningar. Därefter sitter operatören tyst i cirka 30 minuter och lyssnar efter eventuell fientlig aktivitet i området. Välj en särskild plats i LUP:en för utrustningen. Det minskar risken att utrustning tappas bort och täcks av snö. Skiddepån, individuell eller gemensam, placeras i anslutning till utrustningsplatsen.

Byggandet av kupolskyddet sker i flera faser och med ett minimum av spår runt skyddet och LUP:en.

Fas 1 – Förberedelser

Gör ett cirka 1 meter brett och 10 meter långt spår genom att trampa upp snön från utrustningsplatsen (vid ett snödjup på cirka 60 cm). Syftet är att packa snökristallerna så att de bildar hård snö som senare används vid konstruktionen av kupolskyddet. Spåret ska vara U-format och slätt utan skarpa kanter.

Bredden på platsen för ett kupolskydd för en till två personer

Även platsen där kupolen ska byggas packas på samma sätt som spåret. Därefter jämnas ytan ut. Låt sedan platsen vila tills snön fryser och blir tillräckligt hård för att block ska kunna skäras ut med spade, Laplander-såg eller kniv.

Fas 2

När snön blivit tillräckligt hård påbörjas grävningen av den runda kupolformen. Gräv ut böjda snöblock och placera dem längs infartsspåret från LUP:en. Där fryser blocken samman och blir ännu hårdare.

Gräv inte ända ner till marken. Det är bättre att lämna ett snölager på 10–20 cm ovanpå den frusna marken. När golvet och sidorna i den runda kupolen är färdigställda är det dags att börja bygga stommen som ska bära kupolens väggar.

Grenar trycks ner i den hårda snön och böjs samman för att bilda kupolens stomme.

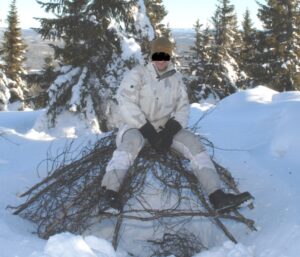

Stommen klarar en imponerande belastning.

För att förstärka stommen vävs även några grenar in horisontellt. Eftersom den runda kanten är hård klarar den vikten av en person under byggarbetet. Undvik att kliva ut i den mjuka snön och förstöra kamouflaget.

Därefter täcks stommen med ett skyddsöverdrag, en presenning eller granris. Fördelen med ett skyddsöverdrag eller en presenning är att den skyddar mot vatten som kan droppa från snön om temperaturen stiger. Den gör det också möjligt att använda ljus inne i kupolen eftersom risken för ljusläckage genom väggarna minskar.

Täck kupolens stomme med en presenning

Fas 3

När presenningen är ordentligt fastsatt placeras snöblocken runt stommen. Den hårda snöytan mellan stommen och den lösa snön ger ett bra underlag för den som placerar blocken.

När ungefär halva kupolen är byggd samlas lös snö från kanterna på det hårda spåret mellan utrustningsplatsen och kupolen. En bivacksäck eller ryggsäckens innerpåse är praktisk att använda för att samla och transportera den lösa snön.

För att kamouflera snöytan framför kupolen så att den ser naturlig och orörd ut kan en tunn tröja dras försiktigt över snön med hjälp av en skidstav.

Den sista finishen

När framsidan av kupolen är färdig byggs baksidan med ingången på samma sätt. Först används block som skurits ut från det packade spåret och därefter täcks konstruktionen med lös snö. Själva ingången lämnas öppen.

Av säkerhetsskäl görs ett ventilationshål. Om man inte avser att sova i liggande ställning kan även ytterligare ventilationshål göras i snöväggen.

Ventilation i väggen

Nu är det dags att ta in granris för att isolera golvet och sidorna inne i kupolen. Stick ner grenarna i golvet så att de lyfter liggunderlaget, eller kroppen om liggunderlag saknas. På så sätt skapas en luftspalt mellan kroppen och snön, vilket förhindrar direktkontakt med golv och väggar när man sitter eller sover i kupolen.

När du tycker att lagret är tillräckligt tjockt – dubbla det.

Fas 4

Dörren till ingången tillverkas av ett snöblock som tas från det packade spåret. Efter att dörren formats bör den få stå en stund så att den hinner frysa och hårdna innan den placeras i öppningen.

Slutligen jämnas spår och omgivning ut så att inga skarpa kanter finns kvar. Det gör det betydligt svårare att upptäcka spåren från marken eller luften.

Vinddriven snö kommer dessutom snabbare att täcka de spår som finns kvar. Det är också mycket viktigt att dörren består av ett snöblock. Annars avslöjas ingången och temperaturen inne i kupolen blir lägre. Om någon dessutom kan täcka ingången med lös snö blir kupolen i princip omöjlig att upptäcka, även på nära håll.

Nu är det också möjligt att använda ljus inne i kupolen under natten.

Dörren består av ett snöblock från det packade spåret

När dörren öppnas, från insidan eller utsidan, rekommenderas att använda en Laplander-såg. Det minskar risken att dörren av snö går sönder. Använd inte ett vitt ryggsäcksöverdrag.

Använd en Laplander-såg när dörren öppnas

Efter en stund kommer temperaturen inne i kupolen att vara avsevärt högre än utomhus. Temperaturen ligger vanligtvis på några minusgrader och kan ibland närma sig 0 °C beroende på utomhustemperaturen.

Denna miljö är betydligt bättre än en traditionell snögrop. Kupolskyddet hjälper till att bevara den fysiska uthålligheten och skyddar både mot väder och vind samt mot den tekniska övervakning som utgör en av den moderna arktiska soldatens största utmaningar.
